Die PCB-Bestückung, auch bekannt als die Bestückung von Leiterplatten, spielt eine entscheidende Rolle in der Elektronikfertigung Deutschland. Dieser Prozess ist nicht nur komplex, sondern unterliegt auch strengen Normen, die die Qualität und Zuverlässigkeit der Produkte gewährleisten. Zu diesen Normen gehört der IPC Standard Elektronik, der internationale Richtlinien definiert, um sicherzustellen, dass die Bestückung sowie die Lötverbindungen höchsten Ansprüchen genügen. Die Einhaltung dieser Normen ist von größter Bedeutung, um Sicherheitsanforderungen in der Elektronikindustrie zu erfüllen.
Einführung in die PCB-Bestückung
Die Einführung PCB-Bestückung ist ein wesentlicher Schritt in der Elektronikfertigung, der die Montage von elektronischen Bauteilen auf Leiterplatten umfasst. Diese Bauteile können sowohl aktive Komponenten wie Mikroprozessoren als auch passive Elemente wie Widerstände und Kondensatoren sein. Der Fortschritt der Technologien, insbesondere in der SMD Leiterplattenbestückung, hat die Herstellung elektronischer Geräte stark verändert.
Ein zentrales Element der Einführung in die PCB-Bestückung liegt im Verständnis der verschiedenen geht zum Einsatz, um zuverlässige und leistungsstarke Elektronikprodukte herzustellen. Die SMD-Technologie ermöglicht es, die Bauteile sicher und effizient zu befestigen, was eine kompakte Bauweise und höhere Produktionsgeschwindigkeiten gewährleistet.

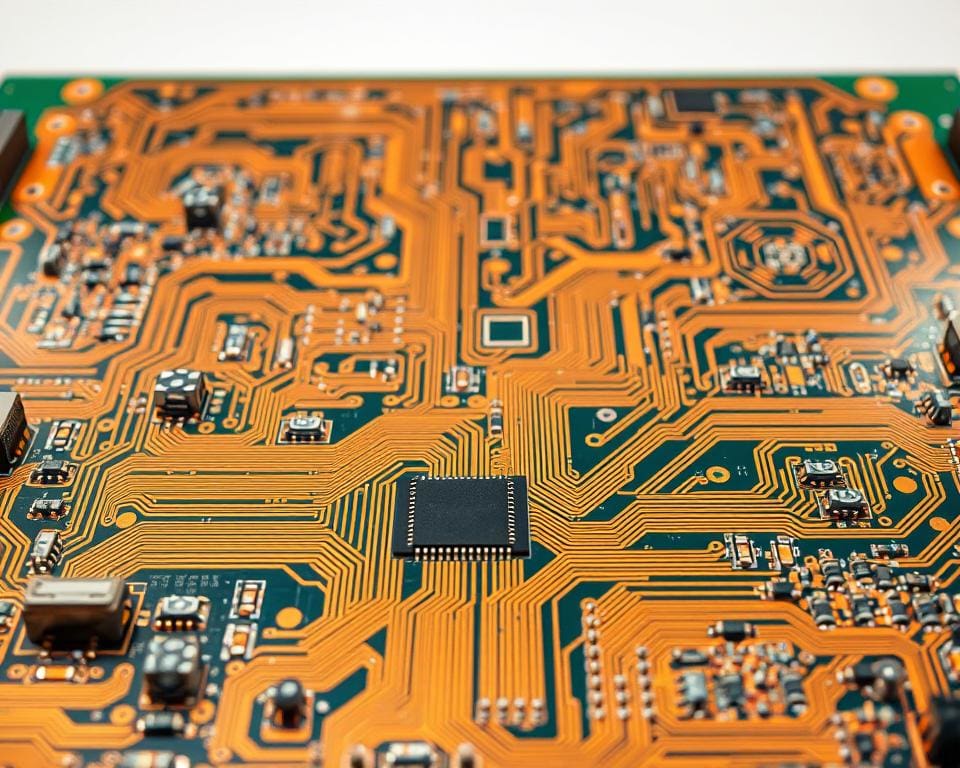

Welche Normen gelten für die PCB-Bestückung?
Die Normen PCB-Bestückung spielen eine zentrale Rolle bei der Montage elektronischer Bauteile auf Leiterplatten. Diese Normen dienen dazu, die Elektronikqualität sicherzustellen, indem sie klare Richtlinien für die Verarbeitung und Prüfung vorgeben. Ein wesentliches Element sind die IPC Standards, die international anerkannt sind und höchste Präzision garantieren.
Zu den wichtigsten IPC-Normen zählen IPC-A-610 und IPC-J-STD-001. Diese Normen definieren die Kriterien für die Qualitätskontrolle und lassen keinen Raum für Unsicherheiten bei der Bestückung. Angemessene Lötreihenfolgen und die richtige Komponentenkonfiguration sind entscheidend für die langfristige Zuverlässigkeit der elektronischen Produkte.
Die Einhaltung dieser Normen ist nicht nur eine Frage der Qualität, sondern auch eine wichtige Maßnahme zur Gewährleistung der Sicherheit für alle Benutzer. Unternehmen, die Wert auf die Einhaltung dieser Normen legen, investieren in die Zukunft ihrer Produkte und die Zufriedenheit ihrer Kunden.
Wichtige IPC-Standards für die Elektronikfertigung
Die IPC-Standards spielen eine entscheidende Rolle in der Elektronikfertigung und legen essentielle Normen für die Qualitätssicherung von Leiterplatten fest. Besonders die Normen IPC-A-610 und IPC-J-STD-001 sind von Bedeutung. Diese Standards helfen dabei, die Qualitätsanforderungen Elektronik zu definieren und sicherzustellen, dass Produkte von hoher Qualität hergestellt werden.
IPC-A-610: Qualitätsanforderungen an die Elektronik
IPC-A-610 gehört zu den umfassendsten Normen zur Bewertung der Leiterplattenqualität. Sie dient als Leitfaden für Prüf- und Akzeptanzkriterien, die für die Bestückung und Montage von elektronischen Bauteilen unerlässlich sind. Diese Norm betrachtet sämtliche Aspekte der Bestückung, wie die korrekte Bauteilplatzierung sowie die Anwendbarkeit der verschiedenen Lötverfahren. Die strikte Einhaltung dieser Norm trägt dazu bei, eine hohe Leiterplattenqualität zu erzielen und potenzielle Fehler frühzeitig zu erkennen.
IPC-J-STD-001: Anforderungen für Lötverbindungen
IPC-J-STD-001 ergänzt die IPC-A-610 Norm, indem sie spezifische Anforderungen für die Lötverbindungen in der Elektronikfertigung aufstellt. Dieser Standard beschreibt die geforderten Verfahren und Kontrollen, um sicherzustellen, dass die Lötstellen den geforderten Qualitätsstandards entsprechen. Die korrekte Anwendung dieser Norm trägt erheblich zur Verbesserung der Qualitätsanforderungen Elektronik bei und minimiert das Risiko von Fehlfunktionen in elektronischen Geräten.
Unterschied zwischen SMD und THT Bestückung
Die Wahl zwischen SMD (Surface-Mount Device) und THT (Through-Hole Technology) beeinflusst entscheidend die Effizienz und die Qualität in der Elektronikfertigung. Beide Technologien haben ihre eigenen Merkmale und Anwendungsbereiche, wobei die SMD Leiterplattenbestückung in den letzten Jahren zunehmend bevorzugt wird.
Vorteile der SMD Leiterplattenbestückung
Die SMD Leiterplattenbestückung bietet eine Vielzahl an Vorteilen, die sie für moderne Elektronikprojekte besonders attraktiv machen. Zu den wichtigsten Vorteilen SMD zählen:
- Geringe Bauteilgrößen: SMD-Bauteile sind kleiner, was die Miniaturisierung von Geräten ermöglicht.
- Höhere Packungsdichte: Dies führt zu kompakteren Leiterplatten und verbessert die Leistung der elektronischen Schaltungen.
- Automatisierbarer Bestückungsprozess: Eine automatisierte Produktion erhöht die Effizienz und reduziert die Produktionskosten.
- Verbesserte Produktionszeiten: SMD-Technologien ermöglichen schnellere Fertigungszeiten, was für Entwickler einen großen Vorteil darstellt.
Besonderheiten der THT Bestückung
Im Vergleich dazu hat die THT Bestückung einige charakteristische Merkmale, die sie in bestimmten Anwendungen notwendig machen. THT-Bauteile sind oft robuster und einfacher zu handhaben, insbesondere wenn es um mechanische Stabilität geht. Diese Technologie ist in der Regel einfacher zu reparieren und zeigt Vorteile in der thermischen Stabilität. THT wird häufig in Bereichen eingesetzt, wo robustere Verbindungen benötigt werden und wo der Platz nicht so eingeschränkt ist wie bei SMD.
Technologien der PCB Bestückung
In der modernen Elektronikfertigung spielen verschiedene Technologien PCB-Bestückung eine entscheidende Rolle. Die Auswahl des geeigneten Lötverfahrens hat erhebliche Auswirkungen auf die Qualität und Effizienz der Produktion. Zwei der prominentesten Verfahren sind Reflowlöten sowie Wellenlöten und Selektivlöten, die beide spezifische Anwendungsbereiche und Vorteile bieten.
Reflowlöten im Detail
Reflowlöten ist ein komplexes und präzises Verfahren, das insbesondere bei der SMD-Bestückung Anwendung findet. Bei diesem Prozess wird Lotpaste auf die Leiterplattenpads aufgetragen, bevor die Bauteile platziert werden. Im nächsten Schritt werden die Platinen durch Wärme aktiviert, wodurch das Lot schmilzt und eine stabile Verbindung zwischen den Bauteilen und der Leiterplatte entsteht. Diese Methode gewährleistet nicht nur eine hohe Effizienz, sondern erfüllt auch die strengen Anforderungen der IPC-Standards.
Wellenlöten und Selektivlöten: Was ist der Unterschied?
Wellenlöten stellt eine ältere, jedoch immer noch weit verbreitete Technologie dar. Hierbei tauchen die Platinen in eine flüssige Lötwelle, was eine schnelle und gleichmäßige Lötverbindung ermöglicht. Selektivlöten hingegen eignet sich für spezifische Teile einer Platine und reduziert den Lötstress auf empfindliche Komponenten. Beide Verfahren haben ihre spezifischen Vor- und Nachteile und finden je nach Anwendungen ihren Platz in der Welt der Lötverfahren.
Prototypen und Serienproduktion von Leiterplatten
Die Prototypen Bestückung stellt einen entscheidenden Element im Entwicklungsprozess dar, insbesondere für Unternehmen, die in der Elektronikbranche tätig sind. Der Prozess der Bestückung von Leiterplatten Prototypen ermöglicht es Entwicklern, frühzeitig Fehler zu identifizieren und Anpassungen vorzunehmen, bevor sie in die Serienproduktion übergehen. Diese Flexibilität spielt eine große Rolle, um innovative Lösungen schneller zur Marktreife zu bringen.
Bestückung von Prototypen für die Entwickler
Bei der Bestückung von Prototypen stehen verschiedene Techniken zur Verfügung, die speziell auf die Bedürfnisse der Entwickler zugeschnitten sind. Unternehmen nutzen oft die Dienstleistungen von erfahrenen EMS Dienstleistern, um die Prototypenentwicklung effizient zu gestalten. Dies umfasst unter anderem folgende Aspekte:
- Schnelle Fertigung von Prototypen
- Kosteneffektive Lösungen
- Flexibilität bei Änderungen und Anpassungen
Serienproduktion: Von der Planung bis zur Umsetzung
Nach der erfolgreichen Prototypen Bestückung folgt die Serienproduktion. In dieser Phase wird die geplante Herstellung auf eine größere Menge hochskaliert. Die Zusammenarbeit mit qualifizierten EMS Dienstleistern ist dabei entscheidend, um eine nahtlose Übergabe von der Entwicklung zur Serienfertigung zu gewährleisten. Die richtige Planung und Ausführung in diesem Schritt verbessert die Qualität und reduziert mögliche Risiken.
PCB Materialbeschaffung und ihre Normen
Die PCB Materialbeschaffung spielt eine zentrale Rolle in der Elektronikfertigung, da die Auswahl der Materialien Leiterplatten maßgeblich die Gesamtqualität der Endprodukte beeinflusst. Hochwertige Materialien wie Epoxidharze, Kupfer und lötbare Legierungen müssen sorgfältig ausgewählt werden, um die langfristige Leistung und Zuverlässigkeit der Leiterplatten zu gewährleisten.
Internationale Normen, wie IPC-4101, definieren die Anforderungen an die Basismaterialien, die für Hochleistungselektronik geeignet sind. Diese Normen liefern wertvolle Richtlinien, die sicherstellen, dass die gewählten Materialien die erforderlichen Standards in Bezug auf Haltbarkeit und Sicherheit erfüllen. Die Einhaltung dieser Normen ist entscheidend für die Qualitätskontrolle in der PCB Materialbeschaffung.
Ein weiterer wichtiger Aspekt ist die tragende Rolle der Lieferanten. Eine vertrauenswürdige Quelle für Materialien Leiterplatten kann die Qualität der Produkte nachhaltig sichern. Daher sollten Unternehmen darauf achten, nur mit zertifizierten Lieferanten zu arbeiten, um sicherzustellen, dass alle Materialien den festgelegten Normen entsprechen. Durch einen strukturierten Beschaffungsprozess wird die Grundlage für eine erfolgreiche Elektronikfertigung gelegt.
